一、碳化硅耐磨材料制定施工方案：
1.根据新设备或图纸确定修复后设备应达到的公差范围。
2.根据工件施胶要求制作相对应的模具。
二、碳化硅耐磨材料表面处理工艺：
1. 对设备冲蚀缺损部位进行补焊，用砂轮机修复原尺寸。
2. 脱脂、除潮处理：去除工件表面的油脂，使用新棉纱擦拭工件表面。
3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。对不需要处理的部分，做好遮盖保护。(如无喷砂设备，磨光机打磨也可以）
三．碳化硅耐磨材料施胶工艺（根据输送流体颗粒的大小选择合适耐磨材料）

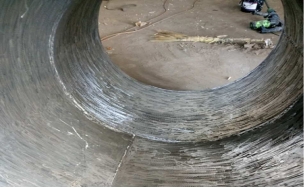

1.先预热已喷砂的设备，将碳化硅耐磨材料-XK-C-16-30耐磨修复材料A、B组份按10:1（重量）比例混合搅拌均匀(气温较低时，可以将A组份耐磨修复材料加热至30~40℃，使材料容易搅拌)，用批刀或塑料刮板将混合后的耐磨修复材料涂覆设备磨损部位，朝一个方向涂覆，使涂覆面平整、光滑；
2.初固后，将设备专用修复面漆按比例充分混合搅拌，用喷涂或涂刷的方法均匀涂覆在修复表面，进行表面处理，使表面平整、光滑；
3.加温固化：把工件放置在加温炉中加温炉至120℃，加温3小时，达到完全固化。
五、研磨、验收：
1.研磨：加温固化后的工件严格按照工件的尺寸进行研磨处理，打磨至标准尺寸。
2.验收：按照设备组装标准进行组装，达到设备正常运行标准。
3.喷漆：经检验合格后，对工件进行喷漆，要求喷漆表面均匀，不允许有流挂现象。
